դաս 5, Օհմի օրենք

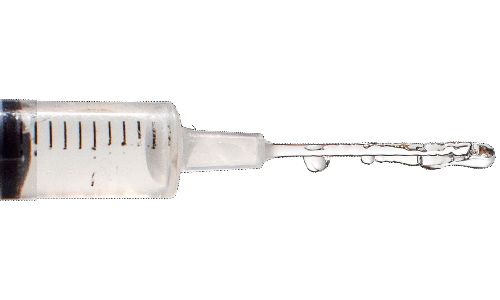

Փորձենք պարզել, թե ինչպես է ներարկիչից դուրս հոսող ջրի ուժը կախված մխոցի ճնշումից և ներարկիչի քթիկի դիմադրությունից: Որքան ուժեղ ենք սեղմում մխոցը, այնքան ավելի ուժեղ է ջրի շիթը։ Որքան ուժեղ է դիմադրությունը (որքան փոքր է ներարկիչի քթիկի բացումը), այնքան թույլ է արտահոսող շիթը:

Ինչպես ջրի շիթը, էլեկտրական շղթայում հոսում է հոսանք, որի ուժը չափվում է ամպերով: Այն կրում է ֆրանսիացի ֆիզիկոս Անդրե-Մարի Ամպերի անունը։ Հոսանքի ուժը, ինչպես շիթը, աճում է լարման ավելացման հետ և նվազում է դիմադրության աճով:

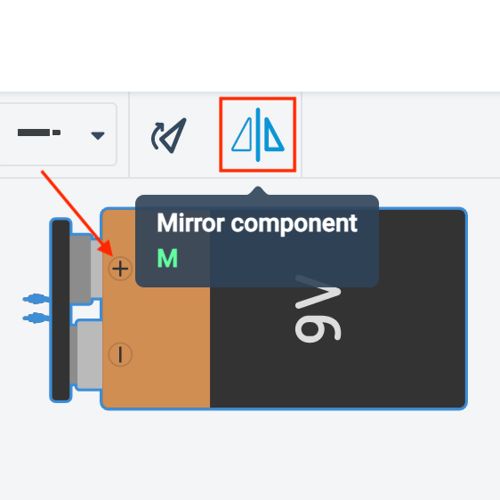

Ստեղծեք նոր սխեմա Դաս 5 Tinkercad-ում, վերցրեք 9 վոլտ մարտկոց և արտացոլեք այն այնպես, որ դրական կոնտակտը լինի վերևում:

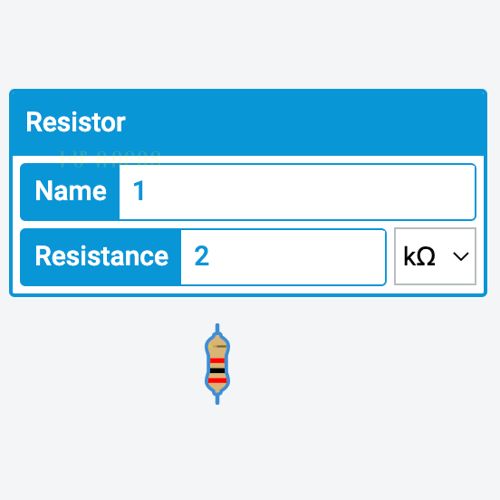

Էլեկտրական սխեմային ավելացրեք 2 kOhm դիմադրություն:

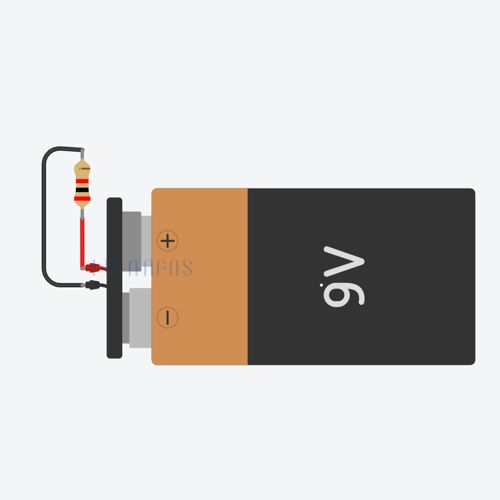

Դեռ մի հավաքեք այս շղթան, պարզապես պատկերացրեք այն: Ի՞նչ ուժի հոսանք կանցնի շղթայի միջով, եթե սկսենք սիմուլյացիան:

Օհմի օրենք

Եկեք հոսանքի ուժը նշենք I տառով, լարումը U տառով, դիմադրությունը R տառով, իսկ բազմապատկման և բաժանման գործողությունները համապատասխանաբար * և / նշաններով։
Օհմի օրենքը

I = U / R

Այս բանաձեւից դուք կարող եք ստանալ եւս երկուսը

U = I * R R = U / I

Գրեք բոլոր բանաձևերը ձեր նոթատետրում և մտապահեք դրանք:

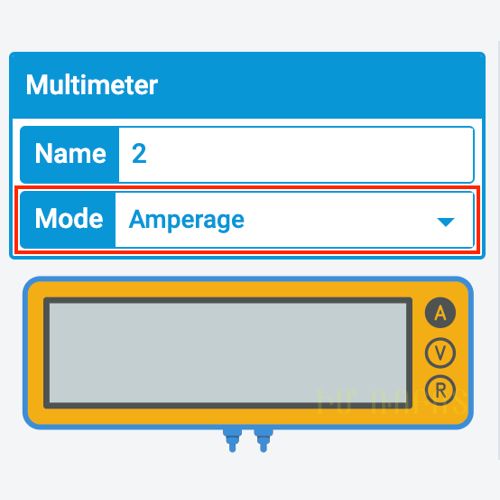

Սխեմայում ավելացրեք մուլտիմետր և ընտրեք հոսանքի ուժի չափման ռեժիմը (Mode – Amperage):

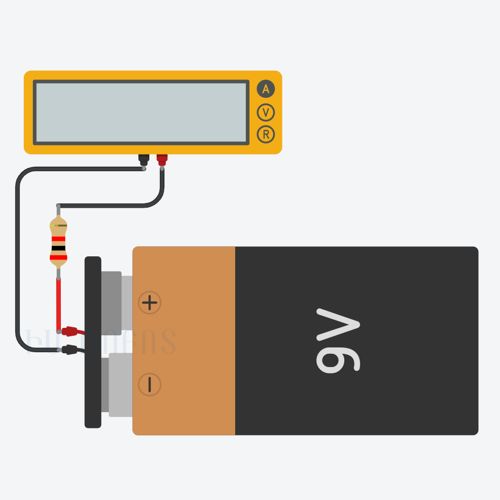

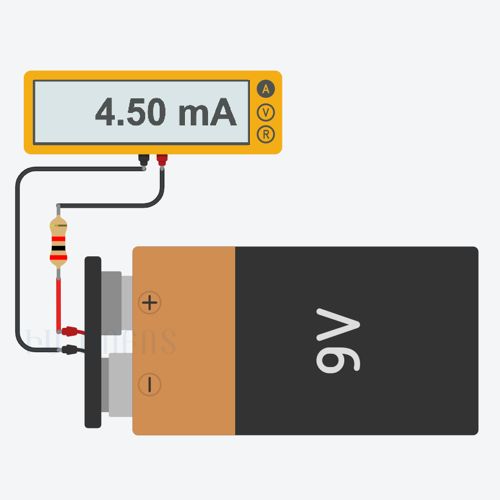

Սև լարի կտրվածքին ավելացրեք մուլտիմետր, ինչպես ցույց է տրված նկարում:

Սկսեք սիմուլյացիան և մուլտիմետրը ցույց կտա սև լարով հոսող հոսանքի ուժը:

Եկեք հաշվենք հոսանքի ուժը Օհմի օրենքի միջոցով։

U = 9 Volt
R = 2 kOhm = 2000 Ohm
I = U / R = 9 / 2000 = 0,0045 Amper

Հիշեք, որ 1 ամպերը հավասար է 1000 միլիամպերի, 1 միլիամպը (mAmper) հավասար է 0,001 ամպերի: Այստեղից ստանում ենք

I = 0,0045 Amper = 4,5 mAmper

Հետագայում մենք կօգտագործենք հետևյալ հապավումները՝
V - Volt, A - Ampere, Ω - Ohm

Ինքնուրույն Աշխատանք

  • Տեղադրեք մուլտիմետր կարմիր լարի կտրվածքում և կրկին չափեք հոսանքի ուժը:
  • Մարտկոցը փոխարինեք 3 վոլտանոցով և չափեք հոսանքի ուժը, այն պետք է նվազի։
  • Նվազեցրեք դիմադրությունը 2 kΩ-ից մինչև 1 kΩ և չափեք հոսանքի ուժը, այն պետք է ավելանա:
